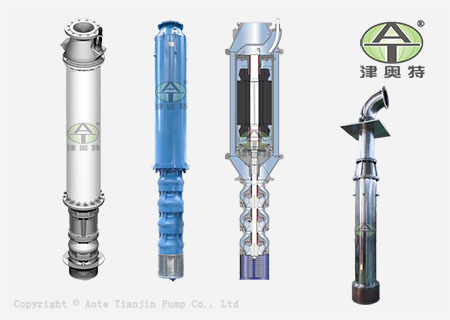

| QJX下吸式潛水泵，可以立式、臥式使用，更好的適應礦下復雜環境；傳統QJ系列臥用潛水泵，對礦井下的積水無法排干凈，不便于井下工作，新型下吸式潛水泵，可以將井下高于0.01m水排出井外；天津奧特泵業是一家制造，研發，創新，銷售一體的現代化企業，我公司可以定制適應不同環境的下吸式潛水泵，有特殊要求請及時告知！
.jpg)
天津奧特泵業生產的QJX系列新型礦用潛水泵，適用于從深井、礦中提取地下水，可用于金礦、銀礦、鐵礦、煤礦搶險、工地排水使用。 (流量每小時可達到4800噸、揚程可達到800米)
主要技術創新點
下吸式井用潛水電泵的研究是針對普通井用潛水電泵在高含沙量工況下使用時，存在易被井中泥沙淤積而燒毀電機的問題，研制了一種新型下吸式井用潛水電泵，解決了含沙量大的深井中提水的難題。
（1）采用一種新型結構，將潛水電泵的水泵分為上、下兩部分。在潛水電機的上面配套現有的QJ系列井用潛水電泵，通用性強。在潛水電機底部裝有一套單級水泵，使潛水電泵形成下吸式，可以抽干地表水，防止電機周圍泥沙淤積，解決了電機因散熱不良而燒毀的難題，同時避開了電機在高壓水中難以密封的問題。使抽送介質的含沙量由原來的0.01%提高到0.1%。
（2）按照防沙的要求設計，伸出電機軸的兩端，分別裝有機械密封裝置，以防止抽送介質進入電機腔，保證了潛水電機在抽送介質中可靠運行。
（3）結構上采用電機內裝式，即電機外面裝有水套。電機底部的水通過水套進入電機上面的水泵進水節，并且還有冷卻電機的作用。
結構先進、操作簡單、質量輕、體積小、性能可靠，解決了含沙量大于0.01%的深井中提水的難題，下吸式井用潛水電泵以其可抽干地面積水、具有一定排污能力、揚程高的特點，拓展了使用范圍，其可用于施工現場如煤礦建井施工工作面、采掘工作面等的排水。此產品的先進結構，為排灌技術注入新的活力，推動了泵行業的可持續發展。
QJX下吸式潛水泵特點：
1、電機、水泵—體，潛入水中運行，無火星、防爆，安全可靠。
2、對井管無特殊要求，對輸水管只要能承受相應壓力即可。
3、安裝使用維護方便簡單，占地面積小，不需建造泵房。
4、結構簡單，節省原材料。
5、效率高、節能、單級揚程高、流量大、揚程高、進口德國高效節能電機、如： AT200QJX系列潛水電機可做到110KW(最大外徑184mm) 、2級轉速（2900/分鐘）可以做到410KW、水泵外徑最小可以做到134mm。
QJX下吸式潛水泵使用環境及要求；
1、電源頻率為50Hz，額定電壓為380v或440V、550V、660v、1140V或高壓3KV、6KV、（允差+ -5%）的三相交流電源。
2、一般無腐蝕性清水.
3、固體物含量(按質量計)不大于0．01％。
4、被抽送液體的酸喊度PH值為6.5-8.5。
5、水中氯含量不大于400mg/L.
6、硫化氫含量不大于1.5mg/L
7、輸送介質溫度不超過20℃。
8、水泵進水口必須在動水位lm以下，電泵下端距井底水深最少lm。
9、要求井正直，井壁光滑，井管不得錯開。
QJX下吸式潛水泵結構特點；
1、QJ系列礦用潛水電泵，由潛水三相異步電動和水泵兩大部分組成。電動機與其上部的泵體直聯，電機軸上端設有可靠的軸封裝置，能有效地防止電動機內的冷卻液與所抽送的介質之間的交換，保證水泵長期安全可靠地運行。
2、潛水泵為單吸多級立式離心泵；潛水電機為充水濕式、立式井用潛水異步電動機。電機與水泵通過筒式聯軸器直聯。
3、電動機繞組為尼龍護套聚乙烯耐水電磁線。電機腔內注滿潔凈的清水即可.
4、電機導軸承采用水潤滑軸承。電機下部沒有能承受水泵上下軸向力的止推軸承，高揚程水泵的止推軸承采用含鎳銅扇形塊，和它對磨的是進口的菲勒伯斯滑板，承受水泵的上下軸向力。
站內QJX下吸式潛水泵選型請參照熱水潛水泵選型參數表
|
流量：1-20m³/h
|
|
|
流量：10-50m³/h
|
|
|
流量：10-100m³/h
|
|
|
流量：50-200m³/h
|
|
|
流量：160-370m³/h
|
|
|
流量：300-450m³/h
|
|
|
流量：300-900m³/h
|
|
|
流量：5-45m³/h;揚程最大3000m
|
|
|
